ディスプレイスメント・ハルとトライプレーン・ハルについてのご質問がありましたのでこちらでご説明させていただきます。

まずは「ハル、HULL」という言葉です。ハルというのは船や飛行機の本体そのものを意味する言葉です。サーフボードで使うときにはサーフボードそのものを意味していると思って差し支えないと思います。

ややこしくなるのはディスプレイスメント・ハルのことを略して「ハル」と呼ぶことです。この場合の「ハル」はトライプレーン・ハルの「ハル」とは意味が変わってきます。

「ディスプレイスメント・ハル」もしくは略して「ハル」というのは、ご存知の通り、グレッグ・リドル氏がシェイプするデザインに代表されるサーフボードのことです。この言葉自体が固有名詞になっていると言っていいと思います。

一方、トライプレーン・ハルというのはサーフボードのシェイプの種類を現す用語のひとつです。サーフボードの形状の名称と言ってもいいと思います。VEEボトムやラウンドテールなどのように形状を現す言葉です。

どんなシェイプを指すのかと言いいますと…

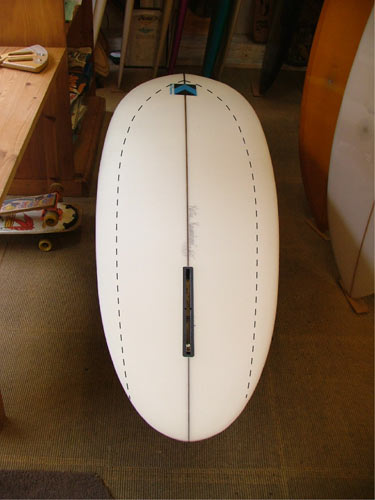

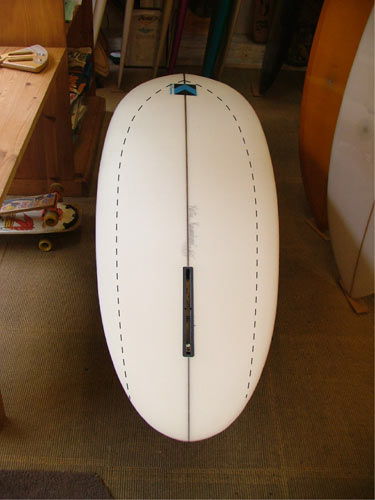

写真は店にある川南活さんがシェイプしたトライプレーン・ハルのシングルフィンです。

点線が入っていますが、このボトムは点線の部分を堺にして三つの面を持っています。一つは点線に囲まれたセンター部分です。この部分はほぼフラットにシェイプされています。

そしてセンター部の左右の部分、点線からレール側の部分です。この部分はレールのトップに向かってフラットに面を取るようにシェイプされています。(デッキに向かって上がっています)

このシェイプは60年代後期に生み出されたデザインです。波のフェイスをスピード付けて走るときにはボードの真ん中のフラットな部分を使ってプレーニング(滑水)します。そしてターンをするときにはレール寄りに角度を付けて取られたフラットな部分を使ってプレーニングして、スピードのロスを減らすという理屈です。

プレーニングするエリアが三つあるハルだから「トライプレーン・ハル」という訳です。ボードの性格としては、ディスプレイスメント・ハルに似ています。レールがデッキに向かって上がっていて、ボトムに引っ掛かる部分が少ないからです。

ディスプレイスメント・ハルのボトムよりは扱い易くなるようですが、私はまだ試していません。このカツさんのトライプレーン・ハルのハルは(ややこしい)強烈に試してみたいボードのひとつです。これをディスプレイスメント・ハルと分類しているのは、ボードのシェイプのバランスをディスプレイスメント・ハルのセオリーに従ってシェイプしているからです。

もう一つのトライプレーン・ハルがあります。アルメリックのレトロシングルフィンのボトムに代表されるボトム形状のことです。こちらの方が一般的だと思います。

C-UNITはクリステンソンがシェイプするハルですが、私が使っているC-UNITはこのトライプレーン・ハルのボトムです。

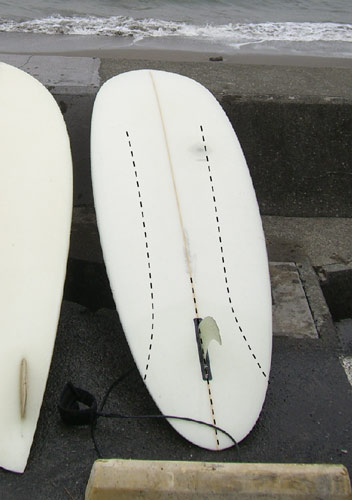

先日の写真にまた点線を入れてみました。(イメージなので実際のシェイプを表現してはいません。)

まず一つ目のプレーニングエリアは、緩いディスプレイスメント・ハルのボトムにボードの前方かテールへ向かって掘られているシングルコンケーブ。実際に使っているので分かりますが、ダウンザラインのときはこのシングルコンケーブと緩めのアッパーレールを使ってかなりのスピードで走ってくれます。

そして、ボードのテール寄りです。フィンの前あたりからテールまで点線が入っていますが、この部分が盛りあがってVEEボトムを作っています。VEEボトムの両側はそれぞれコンケーブが掘られダブルコンケーブになっています。この左右の面が残り二つのプレーニングエリアです。

テールのプレーニングエリアで分かるとおり、C-UNITはディスプレイスメント・ハルを基にしたシェイプですが、テールに体重をかけたターンができます。高速カットバックが可能です。(ちなみに最新のC-UNITはこのテールエリアのVEEの部分はきれいにフラットに取られているのでダウンザラインのときのスピードはさらにアップしているはずです。ボードのバランスは同じですのでテールに加重したターンもできます)

トライプレーン・ハルとディスプレイスメント・ハルは指し示している対象が違います。トライプレーン・ハルはたくさんあるボトムデザインの中の一つです。そしてディスレイスメント・ハルはフィッシュなどと同じようにボードの種類を現す言葉です。トライプレーン・ハルはコンベックスボトムですので、トライプレーン・ハルボトムのディスプレイスメント・ハルというものも存在します。いわゆる「モディファイ」されたディスプレイスメント・ハルだと考えればいいと思います。マンダラサーフボードのトライプレーン・ハルもこのタイプだと聞いております。

メルマガではこの「ハルのモディファイ」と「サーフボードのデザインの進化」いうことについて考えています。うまく書けたら配信いたします。


すっかり長文になってしまいましたが、おわかりいただけましたかー?
